Deskrizzjoni

Parametri tekniċi

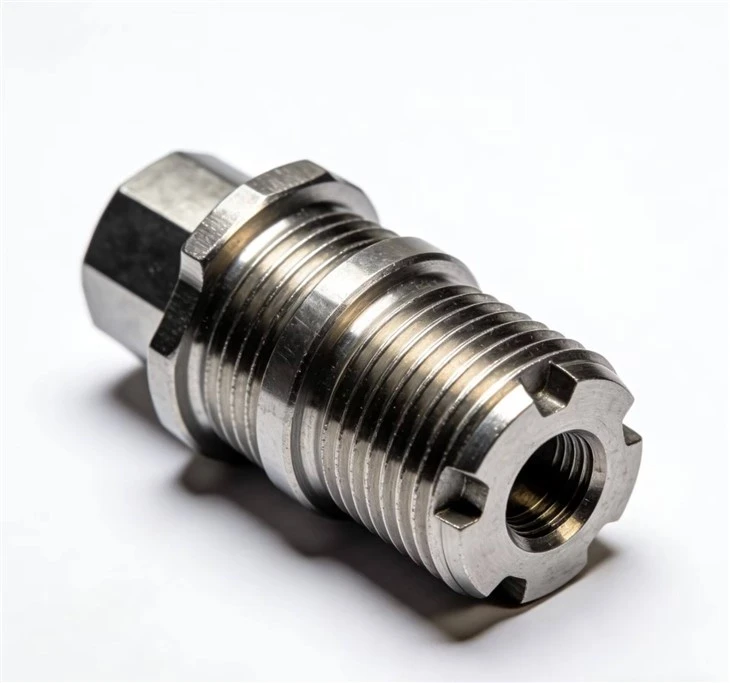

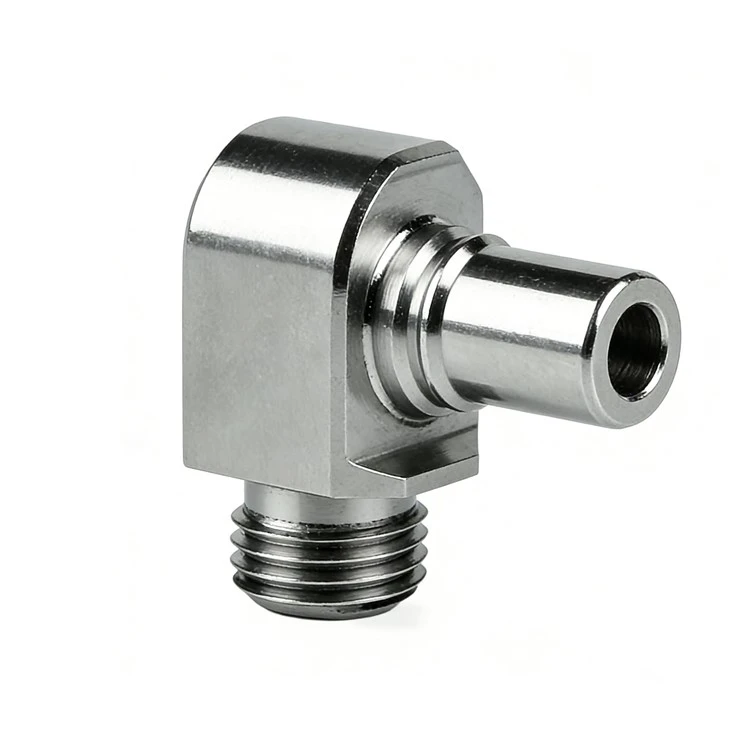

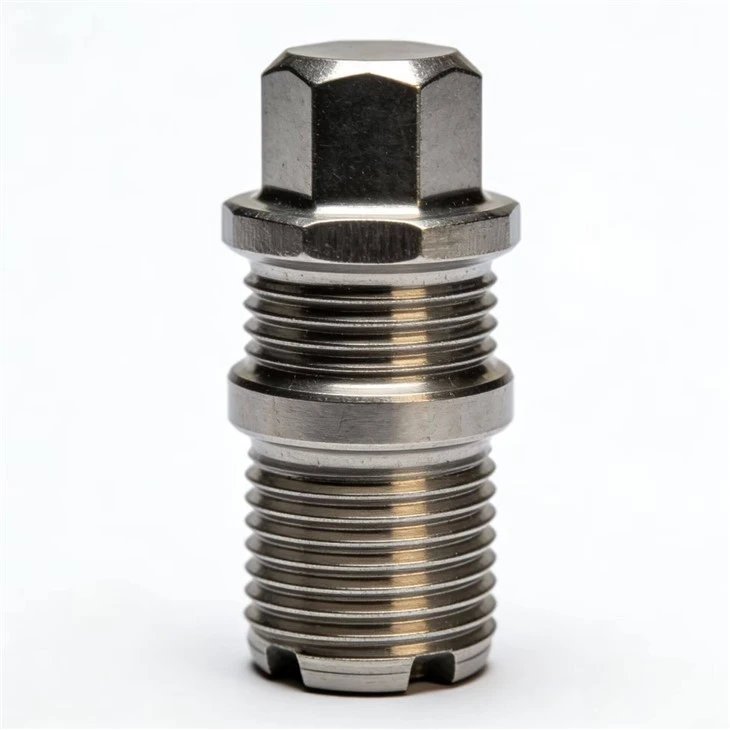

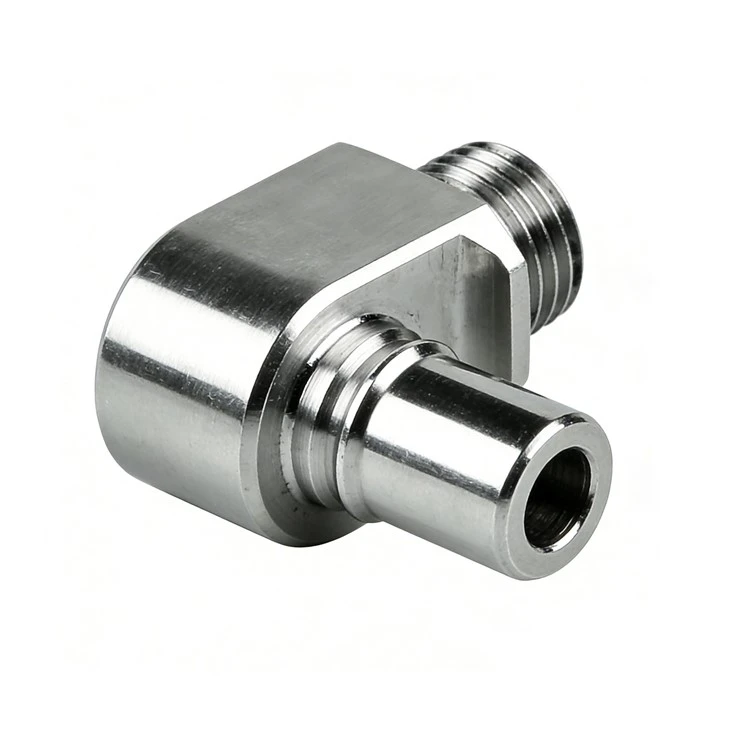

Makkinar tal-Konnettur tat-Tkessiħ Likwidu bi Pressjoni Għolja

Servizz ta 'magni CNC OEM

Il-proċess sħiħ tal-manifattura tagħna jipprovdi kwalità konsistenti mill-kwotazzjoni sal-konsenja.

Fluss tal-Produzzjoni

Reviżjoni tat-tpinġija tal-inġinerija u analiżi DFM
Programmazzjoni CNC b'ottimizzazzjoni CAM
Makkinar CNC ta 'preċiżjoni
Deburring u irfinar tat-tarf
Trattament tal-wiċċ
Spezzjoni dimensjonali u tal-pressjoni
Ippakkjar protettiv għall-esportazzjoni

Qabel il-produzzjoni, it-tim tal-inġinerija tagħna jirrevedi kull tpinġija fi żmien 48 siegħa biex jidentifika sfidi tal-magni bħal ħitan irqaq, ħofor fil-fond, jew karatteristiċi bil-kamin kumplessi. Rakkomandazzjonijiet prattiċi tad-disinn jgħinu biex jitnaqqsu l-ispejjeż tal-manifattura filwaqt li jżommu l-prestazzjoni tal-prodott.

Manifattura għal Tpinġijiet tal-Klijent

Kull konnettur huwa prodott esklussivament skond l-ispeċifikazzjonijiet tal-klijent.

Formati ta' Tpinġija Appoġġjati

PASS
IGS
PDF
DWG
DXF

Preċiżjoni tal-Maċinazzjoni

Tolleranza standard: ± 0.01 mm
Uċuħ kritiċi tas-siġillar: ±0.005 mm
Preċiżjoni tal-ħajta: ISO 965 Klassi 6H/6g
Kapaċità sħiħa ta 'GD&T inkluż konċentriċità, runout, u pożizzjoni vera

Kemm jekk teħtieġ kwantitajiet ta' prototipi jew produzzjoni ta'-volum għoli, il-proċess tal-magni tagħna jiżgura konsistenza dimensjonali ripetibbli għal kull lott.

Għażliet tal-Materjal

Materjal	Gradi Komuni	Karatteristiċi	Applikazzjonijiet Tipiċi
Stainless Steel	304, 316, 316L	Reżistenza għall-korrużjoni eċċellenti	Sistemi ta 'tkessiħ likwidu, tagħmir tal-ikel
Azzar li ma jsaddadx imwebbes	17-4PH, 15-5PH	Saħħa għolja u reżistenza għall-ilbies	Konnetturi ta'-pressjoni għolja
Liga tal-Aluminju	6061-T6, 7075-T6	Ħfief b'makkinarju eċċellenti	Tkessiħ tal-batterija EV, aerospazjali
Liga tar-ram	C36000, C46400	Konduttività termali għolja	Skambjaturi tas-sħana u manifolds li jkessħu
Ligi Speċjali	Hastelloy C-276, Titanju Grad 5	Reżistenza għall-korrużjoni superjuri	Marittimu, kimiku, aerospazjali

Ir-rakkomandazzjonijiet tal-materjal huma disponibbli bbażati fuq il-pressjoni operattiva, it-tip ta 'likwidu li jkessaħ, it-temperatura u r-rekwiżiti tal-korrużjoni.

product-1080-712

Kapaċitajiet ta 'Maċinazzjoni CNC

Is-servizz tagħna ta 'Maċinazzjoni tal-Konnettur tat-Tkessiħ Likwidu ta' Pressjoni Għolja jgħaqqad tagħmir ta 'preċiżjoni ma' kontroll tal-proċess b'esperjenza biex tinkiseb prestazzjoni affidabbli taħt kundizzjonijiet operattivi eżiġenti.

Kapaċitajiet

Piż tal-parti: 0.01-5 kg
Daqs massimu: 300 × 300 × 200 mm
Tagħmir: ċentri ta' magni CNC ta' 5-assi, ċentri ta' tidwir CNC, tornijiet tat-tip Żvizzeru
Ħruxija tal-wiċċ: Ra0.8–3.2 μm
Finitura tal-kanal tal-fluss: Taħt Ra0.8 μm
Pressjoni tax-xogħol: Disinji standard 'il fuq minn 10 MPa, b'soluzzjonijiet personalizzati sa 20 MPa

Il-kanali tal-fluss interni lixxi jnaqqsu t-telf tal-pressjoni filwaqt li jtejbu l-effiċjenza tat-tkessiħ u l-affidabbiltà tas-siġillar-fit-tul.

Irfinar tal-wiċċ

Biex tittejjeb ir-reżistenza għall-korrużjoni u d-durabilità tal-prodott, huma disponibbli għażliet multipli ta 'tlestija.

Stainless Steel: Passivazzjoni, electropolishing (ASTM A967)
Aluminju: Anodizzar iebes, kisi tan-nikil bla elettrol
Ligi tar-ram: kisi tan-nikil, kisi tal-fidda
Finituri tad-dwana: Disponibbli skont l-ispeċifikazzjonijiet tal-klijent

Assigurazzjoni tal-Kwalità

Il-kontroll tal-kwalità huwa integrat f'kull stadju tal-produzzjoni.

Il-kapaċitajiet ta 'spezzjoni tagħna jinkludu:

Spezzjoni dimensjonali CMM
Verifika tal-gauge tal-ħajta 100%.
Ittestjar tal-pressjoni idrostatika
Ittestjar ta 'tnixxija tal-elju
Verifika tal-materjal bl-ispettrometru
Ittestjar tal-ebusija
Traċċabilità sħiħa tal-produzzjoni

Il-faċilità tal-manifattura tagħna topera taħt is-sistemi ta 'ġestjoni tal-kwalità ISO 9001 u IATF 16949, li tipprovdi kwalità konsistenti għal applikazzjonijiet awtomotivi u industrijali.

Applikazzjonijiet Tipiċi

Il-konnetturi ta 'preċiżjoni tagħna għat-tkessiħ tal-likwidu jintużaw ħafna fi:

Unitajiet tad-distribuzzjoni tat-tkessiħ taċ-ċentru tad-dejta (CDU)
Sistemi ta' ġestjoni termali tal-batterija għal vetturi elettriċi
Semikondutturi u tagħmir li jkessaħ il-lejżer industrijali
Sistemi ta 'tkessiħ ta' awtomazzjoni industrijali
Tkessiħ likwidu elettroniku u avjoniku aerospazjali

FAQ

Q1:	X'inhi l-kwantità minima tal-ordni tiegħek?
A1:	Il-produzzjoni tal-prototip tibda minn 10 biċċiet, filwaqt li l-produzzjoni standard tal-massa tibda minn 500 biċċa. MOQs flessibbli huma disponibbli skont il-kumplessità tal-komponent.
Q2:	Liema livelli ta 'pressjoni jistgħu jimmaniġġjaw il-konnetturi?
A2:	Prodotti standard huma ddisinjati għal pressjonijiet operattivi 'l fuq minn 10 MPa. Konnetturi personalizzati-inġinerija jistgħu jiksbu 20 MPa permezz ta 'disinn ottimizzat u għażla ta' materjal.
Q3:	Tista' tipprovdi dokumenti ta' spezzjoni?
A3:	Iva. Aħna nipprovdu ċertifikati tal-materjal (MTC), rapporti dimensjonali CMM, rekords tal-ittestjar tal-pressjoni, u dokumentazzjoni PPAP fuq talba għal proġetti tal-karozzi.

Itlob Kwotazzjoni

Tfittex fornitur affidabbli għall-Maċinazzjoni tal-Konnettur tat-Tkessiħ Likwidu bi Pressjoni Għolja? Ibgħatilna t-tpinġijiet 2D/3D tiegħek, ir-rekwiżiti tal-materjal, il-kwantità annwali u d-dettalji tal-applikazzjoni. It-tim tal-inġinerija tagħna se jipprovdi reviżjoni DFM u kwotazzjoni kompetittiva fi żmien 48 siegħa, u jgħinek tħaffef l-iżvilupp tal-prototip u l-produzzjoni tal-volum.

It-tags Popolari: makkinar tal-konnettur tat-tkessiħ tal-likwidu bi pressjoni għolja, iċ-Ċina manifatturi tal-magni tal-konnettur tat-tkessiħ tal-likwidu bi pressjoni għolja, fornituri, fabbrika
